產品品牌：南通友聯
產品型號：PXUT-920PLUS
通道數:4通道（可以擴展到12通道，最多同時連接探頭：12）
一、產品介紹

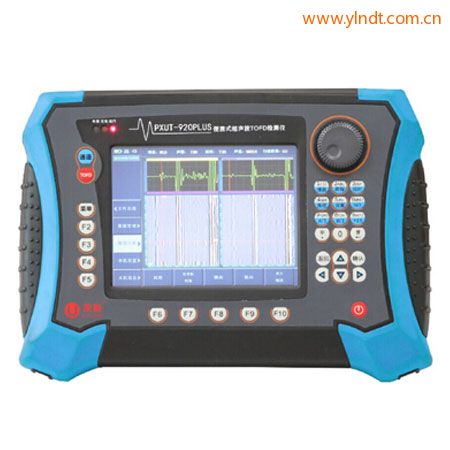

PXUT-920PLUS便攜式超聲波TOFD探傷儀，超聲波相控陣探傷儀，系南通友聯數碼技術開發有限公司在第三代TOFD檢測儀PXUT-920的基礎上，金屬線探傷，研制的多通道增強型TOFD檢測儀。該設備延續了PXUT-920便于攜帶、操作簡便的優點，超聲波探傷培訓，功能更強大、性能更優異，通道數擴展至12個，超聲波片，是一款具備A掃、B掃、C掃、D掃、TOFD成像，導波成像，超聲無損探傷儀，以及支持P掃功能，為國內無損檢測人員度身定制的多通道增強型TOFD檢測儀。
二、功能特點
●滿足 GB/T4730、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN -14751、NEN 1822、DNV、API、RBIM等標準及新容規、鍋規的指標要求；
●全物理鍵盤和觸摸屏操作方式，全中文顯示界面，操作快捷方便，實用性強；
●能根據工件的厚度進行自動工藝計算，進行TOFD分層，并計算出每個分層和每個通道的PCS值。
●模塊式鋰電池供電，插拔式結構，可隨時更換電池，續航時間長；
●按JB/T4730.10要求，多通道TOFD+PE組合掃查，能實現大厚壁焊縫一次性100%覆蓋；
●儀器通過國家級機構組織的科技成果鑒定，儀器出廠時提供原廠歐標鑒定合格書；
●設備通過“中國法定計量機構” 性能測試并取得測試報告證書同時通過“中國特種設備檢測研究院”性能測試并取得B級及以上（不含限定級）評級。
●我廠舉辦“衍射時差法超聲檢測（TOFD）設備操作培訓班”的資質文件。
三、指標參數
|
通道數 |
4通道（可以擴展到12通道，最多同時連接探頭：12） |
|
脈沖類型 |
負方波脈沖 |
|
脈沖前沿 |
<8ns |
|
脈沖寬度 |
50~1000ns連續可調 |
|
阻抗匹配 |
25Ω /500Ω可調 |
|
掃描范圍 |
零界面入射——7000mm鋼縱波 |
|
采樣頻率/位數 |
125MHZ/12bits |
|
采樣深度 |
512/4096點可調 |
|
重復頻率 |
25-800Hz可調 |
|
波形平均 |
1-8可調 |
|
檢波方式 |
數字檢波 |
|
聲速范圍 |
300～20000 m/s |
|
動態范圍 |
≥30dB |
|
垂直線性誤差 |
≤4% |
|
水平線性誤差 |
≤0.3% |
|
分辨力 |
>36dB（5P14） |
|
靈敏度余量 |
>60dB(深200mmΦ2平底孔) |
|
波形顯示方式 |
射頻波，超聲波探傷儀的原理，檢波 (全波、負或正半波),信號頻譜(FFT) |
|
成像模式 |
根據選擇的操作模式和相應的儀器設置顯示A掃、B掃、D掃 |
|
直線掃查長度 |
0—40000mm，自動滾屏 |
|
記錄方法 |
完全原始數據記錄 |
|
離線分析軟件 |
（1）離線分析軟件應該具備SATF（合成孔徑聚焦）處理功能，差分，直通波拉直功能 （2）離線分析軟件具備圖像處理前和處理后的同屏對比顯示功能 （3）離線圖象分析：恢復和回放掃查時記錄的A掃波形。缺陷尺寸和輪廓 （4）數據報告： 直接打印校驗表、A掃、頻譜圖、B掃圖像、C掃圖像、CB圖像、TOFD圖像、D掃圖像、P掃圖像 |
|
內存 |
1 GB（可升級） |
|
閃存Quasi HDD |
4G |
|
輸出 |
LAN、VGA、USB2.0 |
|
顯示 |
6.5″高亮度真彩色高分辨率SVGA 1024×768像素, 日光可讀 LCD |
|
控制 |
全物理鍵盤和觸摸屏操作、前板密封鍵盤、鼠標，青島數字式超聲波探傷儀型號，飛梭 |
|
兼容外部設備 |
USB鍵盤和鼠標，USB閃存卡，通過USB或LAN打印，通過USB或LAN連接PC，SVGA外接顯示器 |
|
儀器操作系統 |
winCE操作系統，抗病毒能力強 |
|
離線分析軟件操作系統 |
全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP，超聲探傷儀 原理圖，Vista,Win7下工作的外接計算機，外接計算機通過網絡或USB連接進行離線數據分析和報告 |
|
檢測數據傳輸 |
檢測信號及編碼器數據應采用單根集成線束形式將信號輸入儀器 |
|
掃查器裝置 |
應配備掃查器，掃查架為全鑄造鋁合金材質，“工”字型雙主梁結構，主梁為兩段式鉸接連接，鏈接角度可實現0°~30°調節，超聲波探傷儀價格，配備集成接線盒及前置信號放大器，并具備強力磁輪壓伸彈簧耦合裝置，且可根據工件的彎曲度調整掃查架的弧度。） |
|
包裝 |
進口高強度硬塑箱 |
|
電源、電壓 |
模塊式超輕鋰電池，電池連續工作時間不低于6小時 |
|
尺寸 |
240（寬）×155（高）×78（厚） mm，金屬探傷視頻，含電池 |
|
重量 |
2.4kg含電池 |
|
防護等級 |
防塵,防潑水設計,儀器達到IP65 |
您是否擔心選型錯誤導致無法使用？
您是否擔心儀器質量不佳而退換貨遭遇麻煩？
您是否擔心儀器使用了不長的時間就無法繼續使用而要另外投資購買？
只要通過我們的銷售人員進行型號的選擇，一旦購買后使用不滿意，我們將予以換貨或退還貨款。
